简易刀架

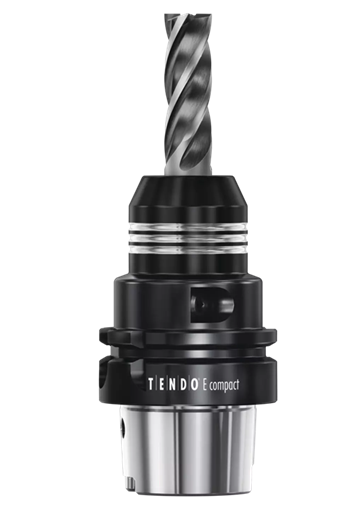

TENDO E紧凑型卡盘

产品描述:

TENDO E 紧凑型液压膨胀卡盘在铣削、钻孔、铰孔、螺纹加工和 HPC 应用中令人印象深刻。并且刀具寿命延长了 300%。
同时具有锥度和平面接触的双接触变体可闭合具有平面接触界面的机床上工具法兰和机床主轴表面之间的界面相关间隙。

优势:

高扭矩，实现最大体积切削
紧凑的设计保证了强大的夹持力，因此可以长期实现高扭矩传输

高径向刚性
加工过程中无横向偏转，工件尺寸精度高，同时去除率最高

高灵活性
通过使用开槽或冷却剂密封中间套筒夹紧不同直径

标准精细平衡
25,000 rpm 时的平衡质量为 G2.5，适用于高速和 HPC/HSC 加工中心

出色的减振性能，
避免微断裂，最佳工件表面，保护机床主轴，延长刀具寿命，从而降低成本

永久同心度和变化重复性 ≤ 0.003 mm
均匀的切削啮合，延长刀具寿命并降低重磨或新采购的成本

无需外围设备即可实现快速、μ级精度的刀具更换，
通过减少设置时间节省时间，并且通过额外的夹紧装置无需投资和能源成本。

污垢槽可实现可靠的扭矩传输
通过将油、油脂或润滑剂残留物移入污垢槽来干燥夹紧表面

全面的兼容性
可与 TENDO SVL 和 TRIBOS SVL 扩展完美结合

所有市售刀柄类型均可夹紧
A 型：带光滑圆柱柄、A 型柄符合 DIN 1835 和 DIN 6535 HA AB 型：带平面和带驱动面的圆柱柄、B 型柄符合 DIN 1835 和 DIN 6535 HB B 型：带侧面驱动面，B 型柄符合 DIN 1835 E 型：带倾斜夹紧面，E 型轴符合 DIN 1835 和 DIN 6535 HE

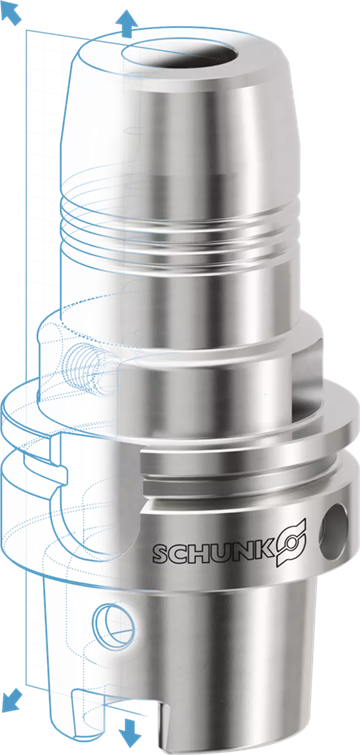

TRIBOS-S多边形刀柄

产品描述:

超薄设计！在最严格的加工条件下也能保持精确。如果工件区域难以到达且传统的夹紧系统已达到其极限，那么采用超薄设计的 TRIBOS-S 多边形刀柄是最佳选择。

≤ 0.003 mm 的最高永久跳动和重复精度确保了更均匀的切削作用，从而将刀具使用寿命提高了四倍以上。

优势:

旋转对称设计
旋转对称设计最大限度地减少干扰轮廓并确保高速旋转。

极其纤薄的设计
精确的金属切削应用，即使在难以到达的工件区域

轻量化设计
高进给率和高达 85,000 RPM 的速度范围（HSC 加工）

轴向长度调节
长度调节精度0.01mm，调节行程10mm

高灵活性
由于使用开槽或防冷却剂中间套筒，可夹紧不同直径

永久跳动和重复精度 < 0.003 mm
由于均匀的切削作用和最高的重复精度，可实现最佳表面效果、高精度加工和安全流程

全面的兼容性
可与 TENDO SVL 和 TRIBOS SVL 扩展完美结合

出色的减振效果
防止微爆裂、优化工件表面、保护机床主轴、延长刀具使用寿命，从而降低成本

默认精细平衡
适用于高速，25,000 RPM 时平衡等级为 G2.5

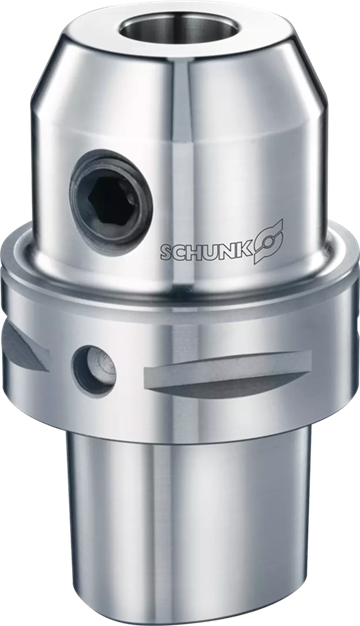

WELDON 立铣刀刀柄

产品描述:

WELDON 立铣刀刀柄可通过圆柱形刀柄和侧向夹紧表面安全夹紧刀具，并通过夹紧螺钉防止扭转和拉出，并且与 DIN 1835B 和 DIN 6535HB 兼容。还提供夹紧螺钉。 Cool Flow 版本通过冷却通道提供外围冷却，可以用 M3 螺钉封闭冷却通道，并将冷却液直接引导至刀具的切削刃。双接触设计同时具有锥度和平坦工作表面，确保工具法兰和主轴面之间的间隙通过相应的机器接口得到补偿。

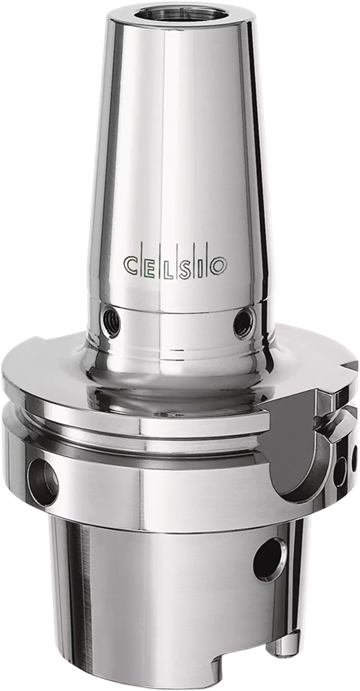

塞尔西奥热缩刀柄

产品描述:

CELSIO是一种热收缩系统，适用于不同的收缩设备。它利用涡流产生的感应热来加热热缩刀柄，从而牢固地夹紧刀柄。刀柄和刀具单元形成几乎均匀的连接。 CELSIO 刀柄的 Cool Flow 变体具有集成冷却通道，可用 M3 螺钉封闭，将冷却液直接引导至刀具的切削刃。双接触版本为具有相应接口的机器提供同时锥度和平坦的工作表面，缩小了工具法兰和主轴面之间的间隙。

优势:

高夹紧力
安全且摩擦锁定的夹紧，可传输高扭矩

径向刚性与干涉轮廓之间具有良好的比例
，可实现高机切削性能、更快的加工时间和更高的生产率

用于强力金属切削的刀柄 机器
速度高达 50,000 RPM 的高速加工，可使用 HSS 和 HM 刀具

根据 DIN 69882-8 在夹紧孔中测量的跳动精度 ≤ 0.003 mm
由于均匀的切削作用和最高的重复性，可实现最佳表面效果、高精度加工和安全工艺

普遍适用
适用于铣削、精铣、钻孔或 HSC 加工

动态形状
采用长夹头，加固刀柄在纤薄与坚固之间实现了有效平衡

高度灵活性
可与 CELSIO SVL 热缩加长件完美结合
